Wandmontage netwerkkast: typen, selectie- en vergelijkingsgids

Veelvoorkomende typen en kenmerken

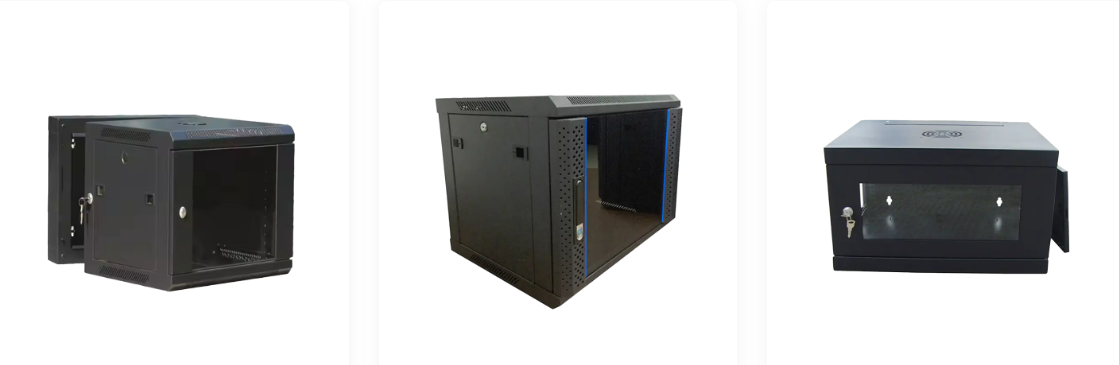

Aan de muur gemonteerde netwerkkasten worden over het algemeen gecategoriseerd op basis van deurconfiguratie en behuizingsdiepte, die beide van invloed zijn op de toegang tot apparatuur, ventilatie en hoeveel bekabeling de kast kan opvangen. Het selecteren van het juiste type hangt af van hoe vaak de kast wordt bezocht en hoeveel apparatuur er in moet worden ondergebracht.

Deurmateriaal is een ander onderscheidend kenmerk, waarbij deuren van gehard glas vaak worden gebruikt waar visuele controle van de statuslampjes van de apparatuur nuttig is, en geperforeerde of massieve metalen deuren worden gebruikt waar luchtstroom of fysieke veiligheid de hogere prioriteit heeft. De kastdiepte varieert ook aanzienlijk, omdat kasten met een ondiepe diepte geschikt zijn voor schakelaars en patchpanelen, terwijl diepere kasten nodig zijn voor servers, UPS-eenheden of apparatuur met bekabeling aan de achterkant en voedingen die verder naar achteren uitsteken.

Structuur en werkingsprincipe

Een aan de muur gemonteerde netwerkkast werkt door een vast stalen of aluminium frame, standaard 19-inch montagerails en een afsluitbare behuizing te combineren om netwerkapparatuur veilig op een vaste hoogte boven de vloer te houden, terwijl de luchtstroom en kabelgeleiding binnen een beperkte ruimte worden beheerd. De structurele elementen zijn ontworpen om samen te werken, zodat de apparatuur zelfs in een relatief klein behuizingsvolume georganiseerd, gekoeld en beschermd blijft.

Kastcapaciteit wordt over het algemeen beschreven in rackunits, of U, met gebruikelijke wandmontageformaten variërend van ongeveer 4U voor zeer compacte installaties tot 15U of meer voor kasten die meerdere actieve apparaten en patchpanelen ondersteunen. Omdat aan de muur gemonteerde kasten een kleiner intern volume hebben dan staande racks, is thermisch beheer een kritischer ontwerpoverweging. Daarom moeten ventilatieopeningen, voorzieningen voor ventilatormontage en kastdiepte vóór installatie allemaal worden afgestemd op de verwachte warmtebelasting van de apparatuur.

Toepassingsscenario's en selectiecriteria

Aan de muur gemonteerde netwerkkasten worden toegepast in bedrijfskantoren, openbaar vervoersknooppunten, commerciële gebouwen, netwerkdistributiepunten en residentiële netwerkkasten, waarbij de selectie voornamelijk wordt bepaald door het aantal en type apparaten dat moet worden gehuisvest, de beschikbare wandruimte en hoe vaak de kast moet worden benaderd. Door deze factoren al in de specificatiefase goed in te schatten, worden latere problemen zoals onvoldoende koeling of onvoldoende ruimte voor kabelbeheer vermeden.

U-capaciteit is vaak het startpunt bij de selectie, omdat deze direct bepaalt hoeveel switches, patchpanelen en andere in een rek gemonteerde apparaten een kast kan bevatten, terwijl er ruimte overblijft voor toekomstige uitbreiding. Het onderstaande lijndiagram illustreert een algemeen, representatief patroon van hoe de vereiste kastcapaciteit zich verhoudt tot de netwerkcomplexiteit naarmate het aantal aangesloten apparaten op een locatie groeit, wat een nuttige context is bij het bepalen van een aan de muur gemonteerde kast voor een nieuwe of uitbreidende installatie.

Voordat u de grafiek bekijkt, moet u er rekening mee houden dat de werkelijke capaciteitsbehoeften variëren afhankelijk van het ontwerp van de locatie, het type apparatuur en de geplande redundantie. De weergegeven lijn vertegenwoordigt dus een algemeen planningspatroon in plaats van een vaste formule. De horizontale as vertegenwoordigt een toenemend aantal verbonden netwerkapparaten op een locatie, van een klein filiaal tot een grotere gedistribueerde kantoorverdieping, terwijl de verticale as de algemene trend weergeeft in de aanbevolen kast-U-capaciteit naarmate het aantal apparaten groeit. De lijn illustreert waarom zeer kleine locaties vaak kunnen worden bediend door compacte kasten, terwijl locaties met een grotere connectiviteitsbehoefte over het algemeen een capaciteitsverhoging vereisen lang voordat de kast fysiek vol raakt.

De opwaartse trend van de lijn weerspiegelt de algemene relatie tussen de apparaatdichtheid en de behoefte aan kastcapaciteit, maar de curve is niet perfect lineair, aangezien de aanbevolen capaciteit de neiging heeft enigszins te versnellen naarmate een locatie zich verplaatst van een kleine filiaalinstallatie naar een dichtere middelgrote kantoorvloer. Dit komt doordat dichtere locaties doorgaans niet alleen meer schakelaars toevoegen, maar ook meer patchpanelen, accessoires voor kabelbeheer en soms kleine UPS-eenheden, die allemaal sneller U-ruimte verbruiken dan het aantal apparaten alleen zou doen vermoeden. Een klein filiaal met een handvol werkstations kan vaak comfortabel worden bediend door een compacte 6U tot 9U-kast, terwijl een middelgrote kantoorverdieping met aanzienlijk meer verbonden apparaten en meerdere patchpanelen doorgaans profiteert van een overstap naar een 12U tot 15U of grotere configuratie. Het plannen van groei op de korte termijn is een praktische reden om een ​​kast te kiezen met wat reserve-U-capaciteit, in plaats van de afmetingen exact aan te passen aan het huidige aantal apparaten, aangezien het achteraf inbouwen van een grotere kast meer verstorend is dan het vanaf het begin installeren van voldoende capaciteit. Het is ook de moeite waard om rekening te houden met de U-ruimte die wordt ingenomen door accessoires voor kabelbeheer en eventuele geplande ventilatoreenheden, omdat deze de effectieve beschikbare capaciteit voor actieve apparatuur verminderen. Locaties die een snelle expansie verwachten, zoals nieuwe commerciële ontwikkelingen of groeiende bedrijfskantoren, zijn over het algemeen beter gediend met een planning aan de hogere kant van het aanbevolen bereik dat in deze trend wordt weergegeven. Dit soort gesprekken over capaciteitsplanning is een van de meest voorkomende discussies tussen IT-integrators en een fabrikant of leverancier van wandgemonteerde netwerkkasten tijdens de specificatiefase van een project.

Gedetailleerde vergelijking van wandgemonteerde en staande kasten

Wand- en vloerstaande netwerkkasten dienen hetzelfde algemene doel: het huisvesten en beschermen van in een rek gemonteerde apparatuur, maar ze verschillen aanzienlijk wat betreft capaciteit, voetafdruk en geschiktheid voor verschillende locatietypen. Als kopers deze verschillen begrijpen, kunnen ze voorkomen dat ze voor een bepaalde locatie een ondermaatse vloerstaande kast of een extra grote wandmontagekast moeten specificeren.

Naast het algemene kasttype zijn de koelprestaties bij verschillende deur- en ventilatieconfiguraties een andere factor die de moeite waard is om direct te vergelijken, omdat dit de betrouwbaarheid van apparatuur in besloten ruimtes beïnvloedt. De onderstaande heatmap geeft een algemene, illustratieve vergelijking van de relatieve luchtstroomprestaties over drie veelvoorkomende deurtypes en drie ventilatieconfiguraties, gebaseerd op algemene technische principes in plaats van op een specifieke testdataset.

Voordat we de heatmap bekijken, is het de moeite waard om op te merken dat de werkelijke thermische prestaties afhangen van de warmteafgifte van de apparatuur, de omgevingstemperatuur in de kamer en de installatieomstandigheden. Het onderstaande raster moet dus worden gelezen als een algemene relatieve vergelijking en niet als een gegarandeerde koelspecificatie voor een bepaalde installatie. Het raster vergelijkt massieve metalen deuren, geperforeerde metalen deuren en deuren van gehard glas over passieve ventilatie, ventilatie met enkele ventilator en ventilatie met dubbele ventilator, waarbij donkerdere schaduwen in die combinatie over het algemeen sterkere relatieve luchtstroomprestaties vertegenwoordigen.

Het algemene patroon dat in het raster wordt weergegeven, is dat geperforeerde metalen deuren consequent de sterkste relatieve luchtstroomprestaties leveren in alle drie de ventilatieconfiguraties, omdat het perforatiepatroon een continue passieve luchtuitwisseling mogelijk maakt, zelfs voordat er een ventilator is toegevoegd. Massieve metalen en gehard glazen deuren vertonen vergelijkbare relatieve prestaties als elkaar, omdat beide de passieve luchtstroom beperken tot de speciale ventilatieopeningen die in het kastframe zijn ingebouwd in plaats van tot de deur zelf. De overstap van passieve ventilatie naar een enkele ventilator levert een merkbare verbetering op bij elk deurtype, wat weergeeft hoeveel actieve luchtstroom bijdraagt ​​in vergelijking met het vertrouwen op alleen natuurlijke convectie in een gesloten wandgemonteerde kast. Het toevoegen van een tweede ventilator levert een verdere maar relatief kleinere verbetering op, wat erop wijst dat het rendement afneemt zodra de luchtstroom niet langer de belangrijkste beperkende factor is en de warmtebelasting zelf de relevantere variabele wordt. Voor kasten waarin apparatuur met een hogere warmteafgifte is ondergebracht, zoals meerdere actieve schakelaars of een kleine UPS, is het combineren van een geperforeerde deur met ondersteuning van ten minste één ventilator een redelijk algemeen uitgangspunt op basis van deze vergelijking. Voor installaties met een lagere warmteafgifte, zoals een klein patchpaneel en een enkele schakelaar, is passieve ventilatie met een massieve of glazen deur vaak voldoende. Daarom moet het deurtype worden gekozen op basis van de verwachte apparatuurbelasting en niet alleen op basis van esthetische voorkeur. Dit soort vergelijking van luchtstromen en deurtypes is een praktisch discussiepunt bij het samenwerken met een fabrikant van wandgemonteerde netwerkkasten om een ​​specificatie voor een warmtegevoelige installatie af te ronden. Naast de deur- en ventilatorconfiguratie zelf moet ook rekening worden gehouden met de omgevingstemperatuur in de kamer en de plaatsing van de kast, zoals de nabijheid van direct zonlicht of andere warmtebronnen.

Industrietrends in verschillende toepassingssegmenten

De vraag naar aan de muur gemonteerde netwerkkasten is groter geworden dan het traditionele gebruik van zakelijke kantoren, omdat steeds meer sectoren gebruik maken van gestructureerde, afgesloten apparatuuropslag voor netwerk- en oplaadinfrastructuur. Het gegroepeerde kolomdiagram hieronder geeft een algemene, illustratieve vergelijking weer van de relatieve groei van de vraag in vier toepassingssegmenten over een recente periode van meerdere jaren, gebaseerd op algemene sectorobservatie in plaats van op een specifieke gemeten dataset.

Voordat we de grafiek bekijken, moet deze eerder worden gelezen als een algemene richtinggevende illustratie dan als een precieze statistiek, aangezien de groeipatronen aanzienlijk variëren per regio en marktsegment. Er worden vier segmenten vergeleken: bedrijfskantoren, knooppunten van openbaar vervoer, commerciële en winkelpanden en residentiële installaties, elk weergegeven met twee gegroepeerde kolommen die een relatieve vraagindicator op een eerder en een recenter tijdstip vertegenwoordigen.

Het zakelijke kantoorsegment vertoont over beide perioden de hoogste algemene vraagindicator, consistent met zijn positie als de traditionele kerntoepassing voor aan de muur gemonteerde netwerkkasten, hoewel de relatieve groei tussen de perioden gematigder is vergeleken met de andere drie segmenten. Openbaarvervoerknooppunten laten een van de grotere relatieve stijgingen zien tussen de eerdere en de recente periode, die aansluit bij bredere investeringen in infrastructuur in connectiviteit op stationniveau, passagiersinformatiesystemen en bewakingsnetwerken waarvoor gedistribueerde, ruimtebesparende apparatuurbehuizingen nodig zijn. Commerciële en winkelpanden laten een vergelijkbaar groeipatroon zien, wat een weerspiegeling is van de toegenomen adoptie van op een netwerk aangesloten verkooppuntsystemen, connectiviteit in de winkel en beveiligingsapparatuur die profiteren van een compacte, aan de muur gemonteerde behuizing in plaats van een speciale apparatuurruimte. Het residentiële segment begint bij de kleinste van de vier segmenten, maar vertoont een proportioneel betekenisvolle toename, die consistent is met de groeiende complexiteit van het thuisnetwerk naarmate meer huishoudens meerdere aangesloten apparaten, slimme thuissystemen en thuiskantoren gebruiken die profiteren van georganiseerde, gesloten bekabeling. Alles bij elkaar genomen suggereert het patroon dat hoewel bedrijfskantoren in absolute termen het grootste toepassingssegment blijven, de snelste relatieve groei plaatsvindt in de transport-, commerciële en residentiële segmenten, waardoor het scala aan omgevingen waarin wandmontagekasten worden gespecificeerd, wordt vergroot. Deze diversificatie is een van de redenen waarom fabrikanten steeds meer OEM- en ODM-configuratieopties aanbieden, omdat transport-, commerciële en residentiële klanten vaak verschillende eisen stellen aan deurstijl, slottype en kastesthetiek vergeleken met een standaard bedrijfskantoorinstallatie. Voor bedrijven die meerdere segmenten bedienen wijst deze trend ook op de waarde van een flexibele productlijn die kan worden geconfigureerd voor verschillende scenario's in plaats van een enkel vast kastontwerp.

Dit soort flexibele, scenariogestuurde aanpak staat centraal in de manier waarop nieuwere fabrikanten hun productlijnen voor wandmontagekasten positioneren. Ningbo Cixi Communication Technology Co., Ltd., opgericht in februari 2024 en gevestigd in Ningbo City, provincie Zhejiang, richt zich op het ontwerp, onderzoek en ontwikkeling, productie en handel van netwerkkasten en oplaadkasten en biedt one-stop-oplossingen voor de infrastructuur van communicatieapparatuur. Als professionele OEM-fabrikant van wandgemonteerde netwerkkasten en ODM-bedrijf voor wandgemonteerde netwerkkasten, opereert het bedrijf met een intern ontwerpteam ter ondersteuning van configuratiebehoeften in netwerkdatacenters, bedrijfskantoren, openbaarvervoerknooppunten, commerciële gebouwen en persoonlijke woningen, wat hetzelfde bredere scala aan toepassingssegmenten weerspiegelt als hierboven beschreven. Het bedrijf legt de nadruk op productveiligheid naast een voortdurende focus op intelligentie en bedieningsgemak als onderdeel van zijn productontwikkelingsaanpak.

Onderhoudsrichtlijnen voor betrouwbare werking op lange termijn

Routinematige inspectie zorgt ervoor dat een aan de muur gemonteerde netwerkkast betrouwbaar blijft presteren, vooral met betrekking tot het thermisch beheer, de integriteit van de muurbevestiging en de kabelorganisatie, die allemaal geleidelijk kunnen verslechteren als ze na jaren van ononderbroken gebruik niet worden gecontroleerd.

1. Inspecteer de wandmontagebeugels en bevestigingsmiddelen regelmatig om er zeker van te zijn dat ze goed vastzitten, vooral in kasten met zwaardere apparatuurbelastingen.
2. Maak de ventilatieopeningen en ventilatorfilters regelmatig schoon om te voorkomen dat stofophoping de luchtstroom beperkt en de interne temperatuur verhoogt.
3. Controleer de werking van de ventilator, indien aanwezig, om te bevestigen dat de ventilator blijft functioneren, aangezien een defecte ventilator onopgemerkt kan blijven totdat zich temperatuurgerelateerde problemen voordoen.
4. Controleer de kabelbeheerrouting regelmatig om overbevolking te voorkomen, wat de luchtstroom kan beperken en toekomstige verplaatsingen, toevoegingen of wijzigingen moeilijker kan maken.
5. Controleer of de deursloten en scharnieren in goede staat blijven om de beoogde fysieke toegangscontrole te behouden.
6. Houd waar mogelijk de interne kasttemperatuur in de gaten, vooral in kasten met beperkte passieve ventilatie, om vroegtijdig thermische problemen op te sporen.

Door een eenvoudig onderhoudslogboek bij te houden voor kasten over een gedistribueerd locatieportfolio, met name voor transportknooppunten en commerciële implementaties op meerdere locaties, wordt het eenvoudiger om proactieve ventilatorvervanging of het opnieuw aandraaien van beugels te plannen voordat een storing de netwerkuptime beïnvloedt. Omdat aan de muur gemonteerde kasten vaak worden geïnstalleerd in minder vaak bezochte ruimtes dan een centrale serverruimte, is het opzetten van een geplande inspectieroutine over het algemeen effectiever dan alleen vertrouwen op apparatuuralarmen om een ​​zich ontwikkelend probleem te signaleren.
